復合材料五軸加工中心是數控加工當中非常重要的一部分，這一技術已經在船舶、航空航天、汽車、新能源等高精密裝備制造領域廣泛應用。傳統模具加工當中，普遍采用三軸加工中心和立式加工中心來完成工件的銑削加工。隨著模具制造加工技術不斷的發展，傳統的立式加工中心和三軸加工中心的一些弱點也逐漸顯現出來。目前，在模具加工當中普遍使用的是球頭銑刀，模具加工當中使用球頭銑刀雖然好處很明顯，但如應用立式加工中心，其底面線速則為零，光潔度也較差，通過五軸加工中心對模具進行加工，以上的不足之處則可以完全克服。

01五軸加工中心簡介

● 五軸加工就是在有三軸基礎上增加了二個旋轉軸。3個線性（linear axis）＋2個旋轉軸（rotary axis），A,C軸擺頭結構

● 五軸加工的刀位點（X,Y,Z)和刀軸矢量

● 五軸加工中心利用自身高精度，能加工出高精度的曲面，實現一次裝夾多面加工。

02五軸加工模具工藝

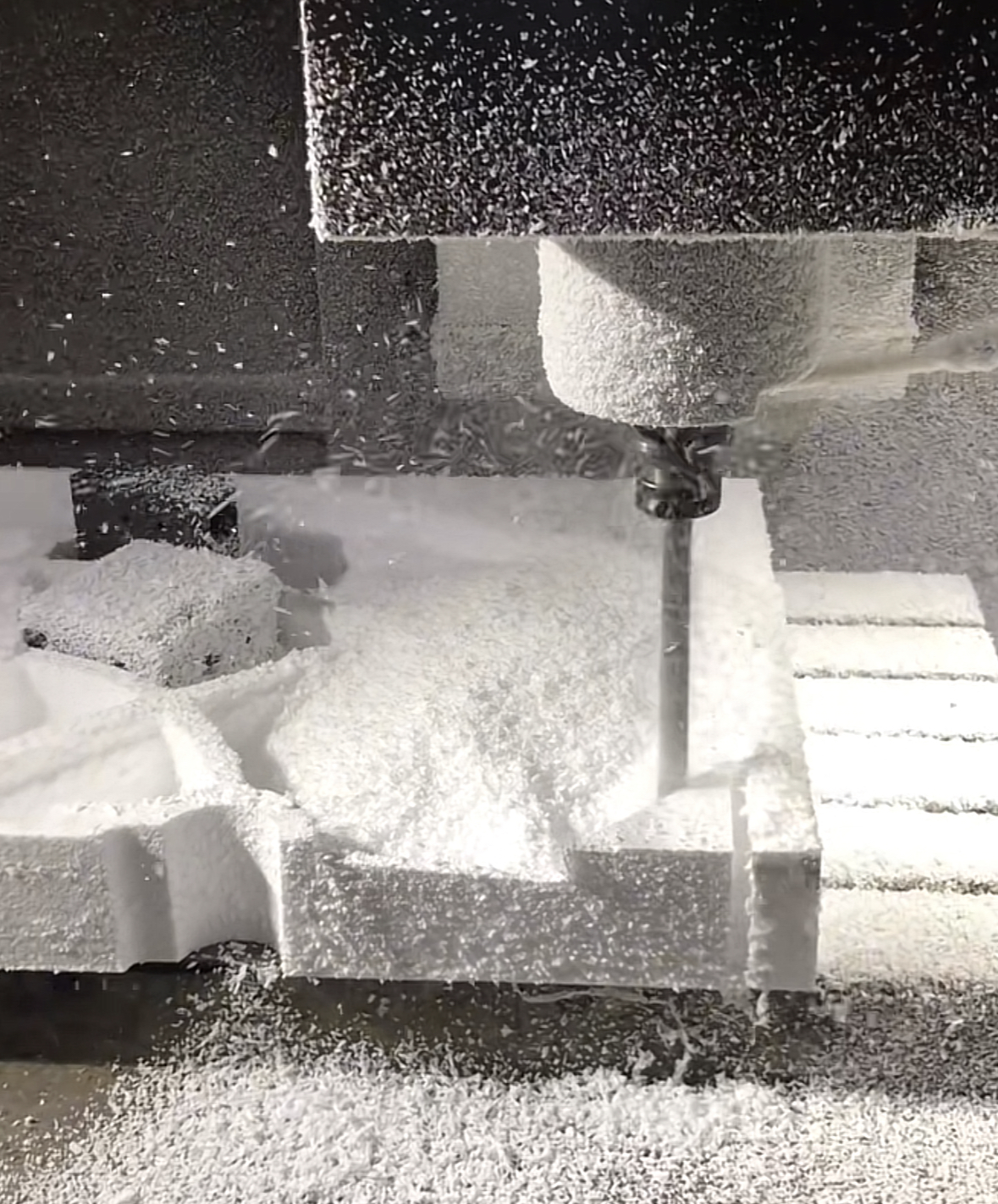

● 對毛坯的加工：

大切削量，注意加工時層優先與深度優先相結合。

● 毛坯加工順序

?粗加工時先加工背部及周邊的。

?粗加工腔體后撤下工件，讓其進行釋放應力。

?精加工腔體時的筋條處理

?狹長模具加工注意裝夾方式。

● 半精加工與精加工

?精加工時采用裁剪邊界等手段，控制加工區域。

?多種刀路加工手段相結合。

?刀路設計要避免刀路過于陡峭。

?合理使用切削層最優化功能。

● 分段曲面加工

深腔模具編程時考慮刀具的剛性，分段編程加工，針對不同曲面，優化功能的合理使用。

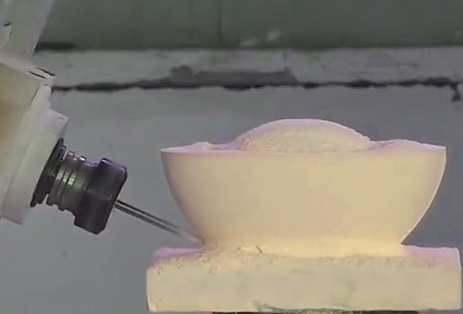

● 平緩曲面加工

?三軸機床加工較平緩曲面時，加工曲面時球頭刀的中心旋轉線速度幾乎為零，對刀具有重大影響。

?五軸加工中心加工平緩的曲面時，可以針對工件位置將刀具擺成一定角度進行加工。

03五軸加工的優勢及應用

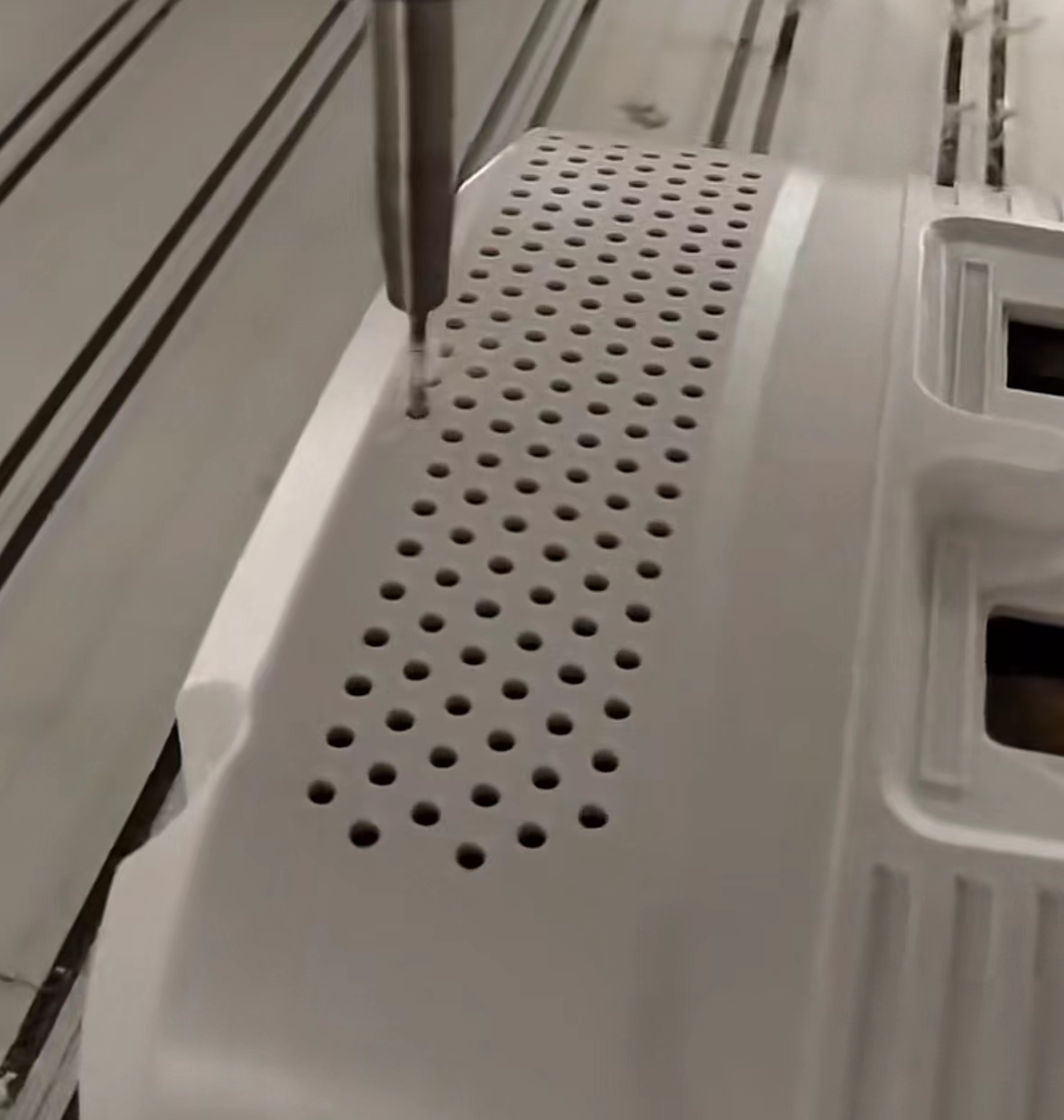

● 斜面上的斜孔加工

?三軸不具備這一功能，對此類工件只能分序加工。

?五軸加工中心能夠通過主軸擺頭加工動作，在工件斜面垂直方位準確的加工孔位。

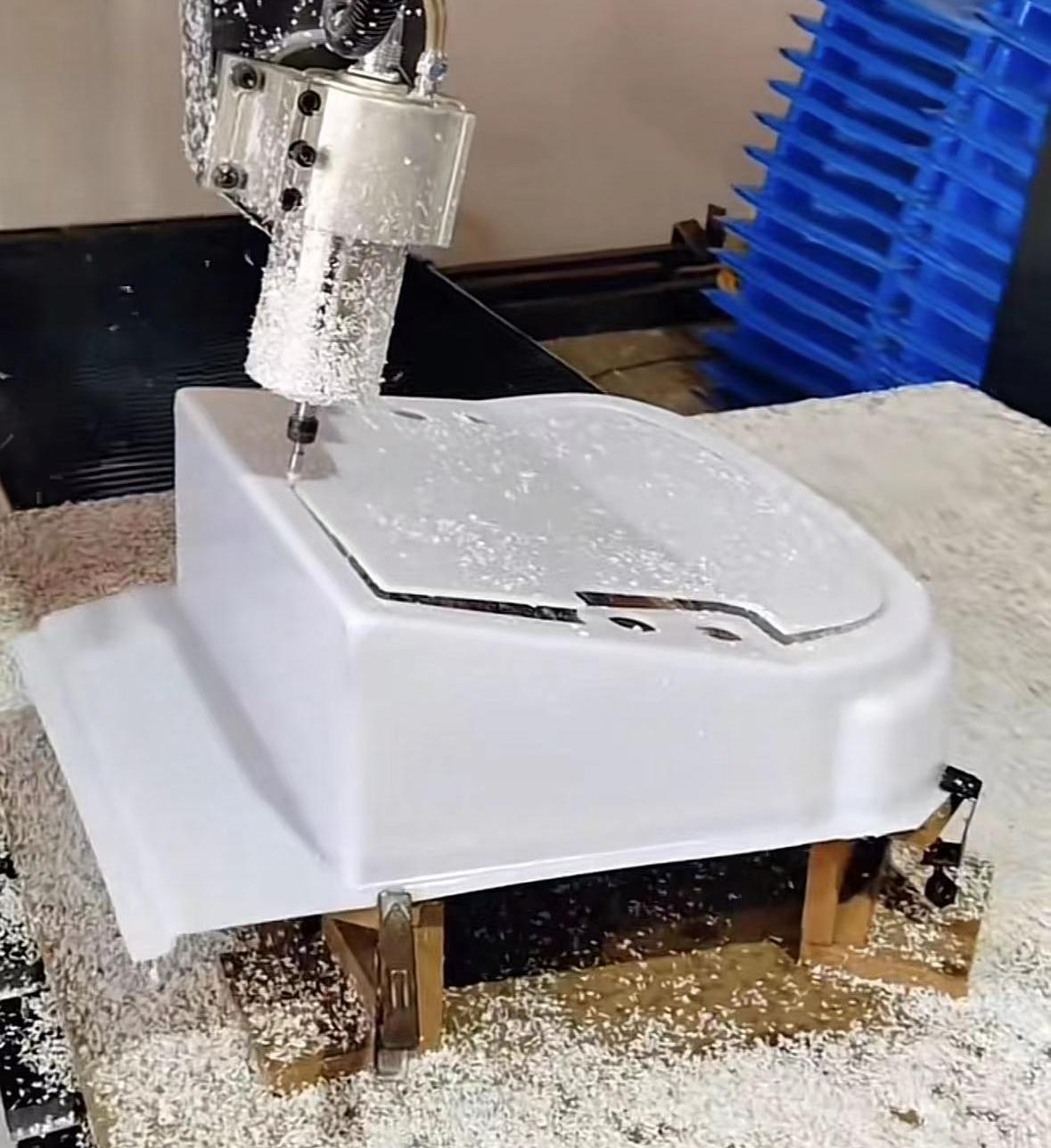

● 側壁加工

?三軸加工時加長刀具的抖動控制問題，工件的質量將難以保證。

?五軸加工中心適合對有角度的側壁進行加工，加工過程中能避免三軸加工因銑刀加工斜面形成肋骨紋路，解決了三軸加工的多項工藝局限使模具的表面質量輕松達到預期的要求。

● 傾角小臺階加工

側壁帶傾角小臺階等難加工部位，

?三軸加工中很難加工到位，加工耗費時間。

?五軸加工時選取最佳的刀軸加工角度，可以一次性完全銑出側壁臺階。（以上文章整理自互聯網）

04五軸加工中心的應用領域

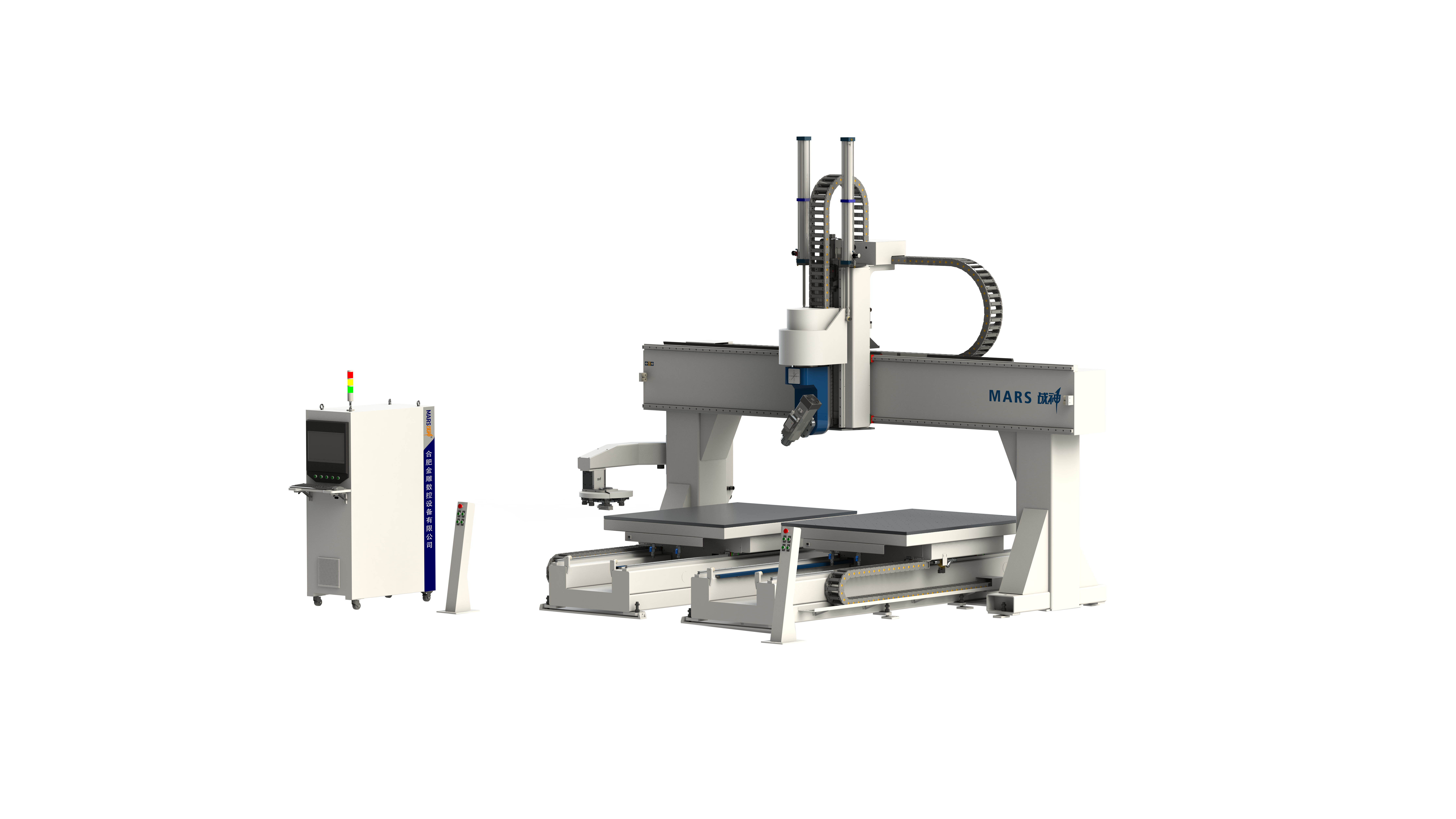

戰神五軸加工中心模塊設計概念的匯入，機械的組合架構，是可以以不同尺寸呈現，符合不同的加工尺寸需求。

具有堅固的機械本體設計，讓機械處于五軸同動加工時，亦保有機械的平穩度及剛性。同時，具有高剛性的BC軸設計，使得在整個機械加工，無論是在各軸移動或傳中，均具有平穩的傳動及高穩定的張力。

戰神復合材料五軸加工中心設備廣泛應用于綠能產業、船舶產業、航空業、汽車工業、航空航天、風力發電等大型加工，是更專業的復合材料設備智造商。
